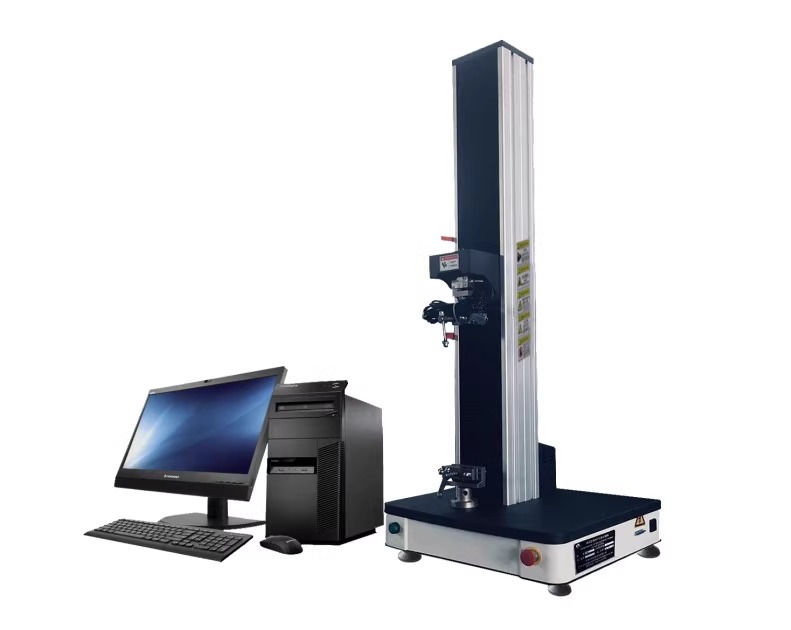

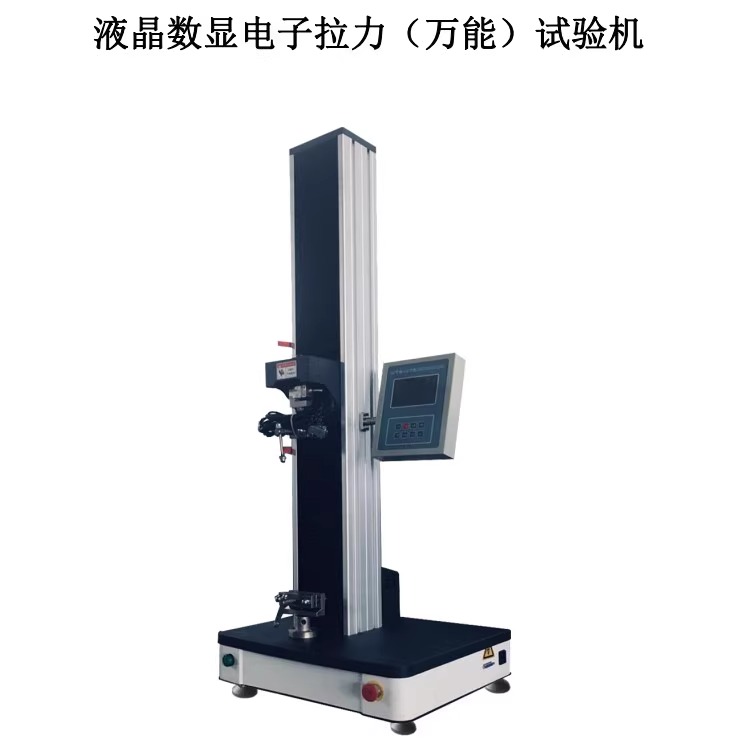

拉力試驗機是一種用于測量材料在拉伸條件下力學性能的重要設備

工作原理5

通過伺服電機帶動傳動裝置和夾具對試樣施加逐漸增加的拉力，直至試樣斷裂。在此過程中，高精度的負載傳感器和位移傳感器實時監測力和試樣伸長量，并將數據傳輸到控制系統處理分析，最終生成力 - 位移曲線及測試結果。

結構組成5

• 加載系統：包含伺服電機、傳動裝置和夾具，負責對試樣施力。

• 控制系統：配備微機控制器，可設置參數、監控過程并記錄數據。

• 傳感器：有高精度的負載傳感器和位移傳感器，用于監測力和變形。

• 顯示與打印系統：大屏幕顯示器實時顯示數據，并能生成測試報告。

性能特點

• 精度高：配備高精度傳感器，測力精度可達 0.5 級4。

• 功能多樣：支持拉伸、壓縮、彎曲、剪切等十幾種測試模式，適配金屬、塑料、復合材料等多種材料7。

• 智能化：采用單片機和 PC 集散控制系統，試驗過程中，可實時顯示力值、位移值、斷裂值、大力值峰值維持、自動停止，并動態繪制拉伸位移與拉伸力值（壓縮位移與壓縮力值）之間的曲線3。

• 安全可靠：集成行程限位開關、超載警示及急停功能，防止傳感器或夾具因誤操作損壞7。

應用領域

• 金屬材料：評估鋼材、鋁合金等的強度與延展性，為汽車、航空航天結構件設計提供數據支持7。

• 高分子材料：測試塑料、橡膠的彈性模量及撕裂強度，優化產品耐用性7。

• 醫藥包裝：檢測藥包材的力學性能，確保藥品儲存與運輸安全7。

• 其他領域：還可用于紡織、建材、電線電纜等行業，對材料的力學性能進行測試
